Deutsches Atlantikwall-Archiv
|
RundumsuchanlagenStand 23.03.2010 Um die bei festem, bzw. starrem Aufbau unvermeidliche
Sektorenbegrenzung zu vermeiden, lückenlos suchen und alle Ziele gleichzeitig
darstellen zu können, mußten Rundsuchanlagen entwickelt werden. Erste Prototypen
basierten auch hier auf Freya-Bestandteilen, vornehmlich den Antennenfeldern.
|
Alte Bezeichnung FuMG (Flum) |
Bezeichnung Luftwaffe FuMG FuSE |
Bezeichnung Marine FuMO (Flum) |
Tarnname | Frequenz | Leistung |
Meßent- fernung |
Größe des Spiegels (HxB) |
Hersteller |
FuMG 44 | DREH-FREYA | 120 - 158 MHz oder 160 - 200 MHz |
30 kW | rund 100 km |
4 x 8,8 m | Lorenz | ||
FuMG 45 (Versuchsmodel) |
FuMG 408 | JAGDWAGEN (PANOTWIEL) | 545 - 565 MHz | 35 kW | 40-80 km | 1,3 x 4,2 m | Lorenz |
Alte Bezeichnung FuMG (Flum) |
Bezeichnung Luftwaffe FuMG FuSE |
Bezeichnung Marine FuMO (Flum) |
Ab- kürz- ung | Tarnname | Frequenz |
Meßent- fernung |
Hersteller |
FuMG 43 | PANORAMA | 125 MHz oder 120 - 158 MHz |
150 km | Siemens | |||

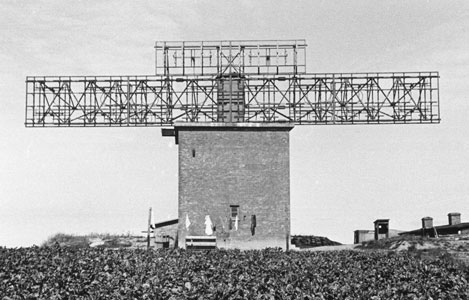

FuMG 44 | FuMG 404 I | FuMO 371 | JS | JAGDSCHLOSS I | 125 - 156 MHz | 80 - 200 km | Siemens |
FuMG 44 | FuMG 404 II | FuMO 371 | JS | JAGDSCHLOSS II | 158 - 240 MHz | 80 - 200 km | Siemens |
JAGDSCHLOSS - MA | 1.200 MHz | Telefunken | |||||
JAGDSCHLOSS - MB | 560 MHz | Telefunken | |||||
Anlagen waren noch im Bau | JAGDSCHLOSS MICHAEL |
300 km | |||||
Anlagen waren noch in der Planung | JAGDSCHLOSS X | ||||||
Anlagen waren noch im Bau | JAGDSCHLOSS Z | 3.000 MHz | 100 km | ||||
Versuchsmodell | JAGDSCHLOSS UMSTELLUNG |
||||||
Versuchsmodell | JAGDSCHLOSS LANG |
75 - 120 MHz | |||||
(5 x im Einsatz) | FuMG 405 | JAGDHÜTTE | 110 - 125 MHz | bis 300 km | |||
PROPELLER | 560 MHz | Lorenz | |||||
PROPELLER H | 560 MHz | Lorenz | |||||
JAGDHAUS | 175 - 230 MHz | Lorenz | |||||
(12 x Versuchsmodell) |
FORSTHAUS F | 1.100 MHz | Telefunken | ||||
(4 x Versuchsmodell) |
FORSTHAUS FK | ||||||
Versuchsmodell | FORSTHAUS Z | 3.300 MHz | 100 km | ||||
nur geplant | FORSTHAUS X | ||||||
Versuchsmodell | DINKELSBÜHL | Telefunken | |||||
Versuchsmodell | PANORAMA KANADA |
AEG | |||||
Versuchsmodell | WASSERMANN - PANORAMA |
Alte Bezeichnung FuMG (Flum) |
Bezeichnung Luftwaffe FuMG FuSE |
Bezeichnung Marine FuMO (Flum) |
Tarnname | Frequenz |
Meßent- fernung |
E-Meß- genauigkeit |
Peilge- nauigkeit Seite |
Peilge- nauigkeit Höhe |
Hersteller |
FMG 45 | FuMO 391 | LESSING | 268 MHz | 25 - 130 km | Gema | ||||
